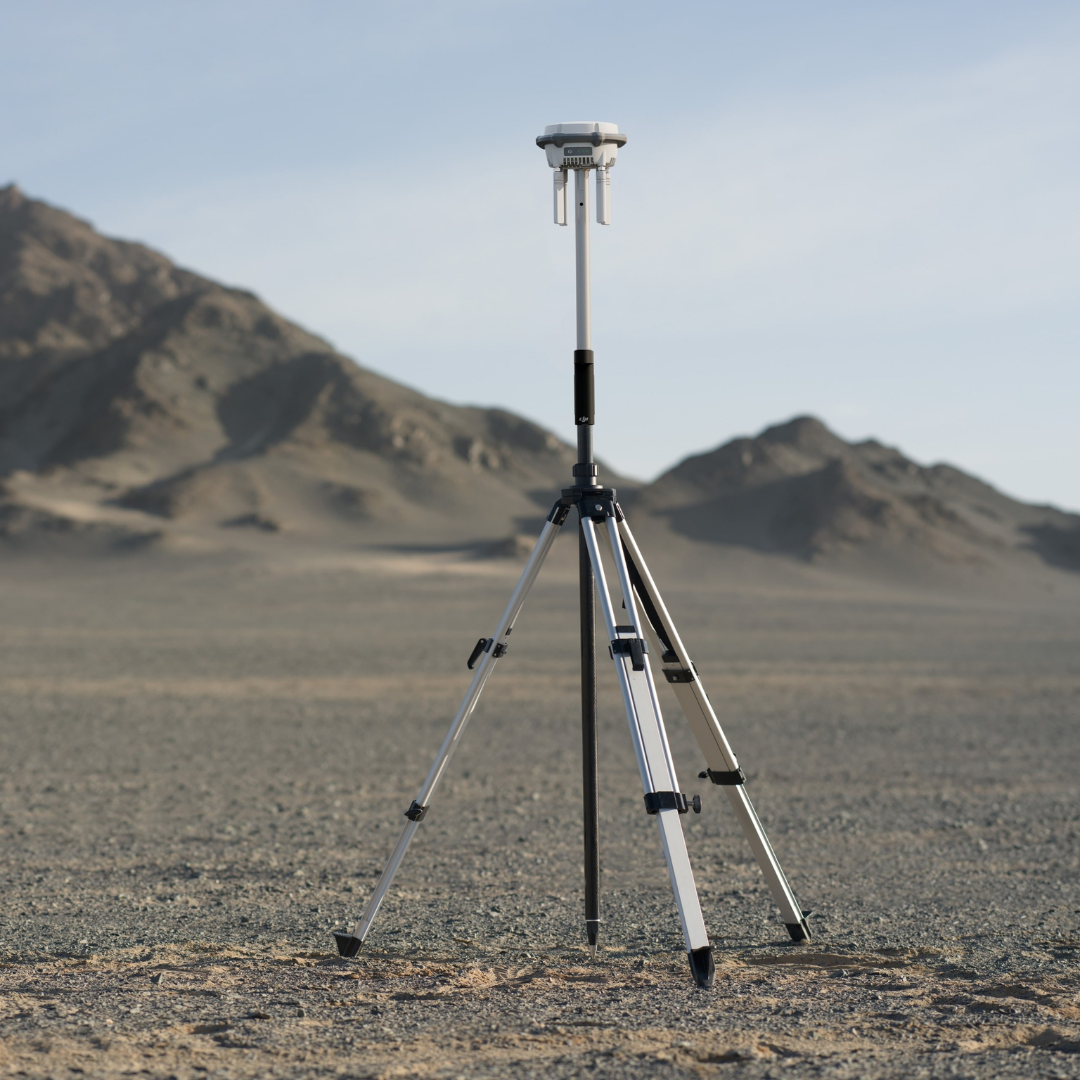

D-RTK 3 Survey Pole and Tripod Kit
IVA inclusa.
Stazione Multifunzione D-RTK 3Funziona da stazione base per il posizionamento a livello centimetrico di più droni o come hub di scambio per estendere l’autonomia dei droni.
Descrizione
La nuova Stazione multifunzione D-RTK 3 integra antenne e moduli di ricevitori ad alte prestazioni, in grado di monitorare e risolvere i dati dai principali sistemi globali di navigazione satellitare. Supporta più collegamenti di trasmissione dati ed è in grado di analizzare la posizione e l’orientamento del dispositivo tramite un’unità di misurazione inerziale integrata ad alte prestazioni. Grazie a queste straordinarie funzioni, può fungere da stazione radar per fornire un posizionamento a livello di centimetri per più droni contemporaneamente o estendere la gamma operativa dei droni in modalità di stazione relay. Inoltre, la nuova modalità Rover Station, combinata con l’app DJI ENTERPRISE e DJI Terra, offre una soluzione completa per applicazioni di rilevamento aereo ad alta precisione.
Caratteristiche principali
Funzionare da stazione base per il posizionamento a livello centimetrico di più droni o come hub di scambio per estendere l'autonomia dei droni.
Contenuto della confezione
- Stazione multifunzione D-RTK 3 × 1
- Antenne direzionali OcuSync di ricambio × 4
- Cavo dati da USB-A a USB-C × 1
Consigli
1. La precisione delle misurazioni dipende da vari fattori. Questo valore si ottiene in condizioni normali con una visuale senza ostacoli, una buona distribuzione satellitare, un'attività ionosferica ridotta e senza interferenze elettromagnetiche o effetti multipath.
2. Le vibrazioni intense e le rotazioni rapide possono influire sulla precisione dell'unità di misurazione inerziale.
3. La stazione relay deve essere posizionata in un luogo alto e privo di ostacoli per garantire una comunicazione chiara tra il radiocomando e l'aereo.
4. Dati acquisiti in un ambiente esterno privo di ostacoli e interferenze. I dati sopra riportati mostrano la distanza di comunicazione più lontano per i voli di sola andata e di andata e ritorno secondo ciascuno standard. Durante il volo, prestare sempre attenzione alle notifiche RTH visualizzate nell'app.
5. Assicurarsi che tutte le interfacce dei tappi in gomma sul corpo siano installate correttamente.
Caratteristiche tecniche
Frequenza GNSS
GPS: L1C/A, L2C, L5
BDS: B1I, B2I, B3I, B1C, B2a, B2b
Galileo: E1, E5a, E5b, E6
GLONASS: L1, L2
QZSS: L1C/A, L2C, L5
Banda L
Precisione della modalità Rover Station
Misurazione statica
Orizzontale: 0,8 cm + 1 ppm (RMS)
Verticale: 1,5 cm + 1 ppm (RMS)
Misurazione dell'inclinazione
Intervallo di angolazione: da 0° a 60°
Orizzontale: 8 mm + 0,7 mm/° inclinazione (precisione <2 cm entro 30°)
Distanza massima di trasmissione (in modalità di stazione relay, senza ostacoli e senza interferenze)
FCC:
15 km tra l'aeromobile e la stazione relay
1 km tra la stazione relay e il radiocomando
SRRC:
12 km tra l'aeromobile e la stazione relay
1 km tra la stazione relay e il radiocomando
CE:
8 km tra l'aeromobile e la stazione relay
300 m tra la stazione relay e il radiocomando
Grado di protezione: IP67 (solo stazione)
Diametro: 163 × 89 mm (senza Antenne direzionali OcuSync)
Peso: 1,26 kg
Sistema di relè e posizionamento ad alta precisione
Stazione Multifunzione D-RTK 3
Precisione estrema, massima portata
La nuova Stazione multifunzione D-RTK 3 integra antenne e moduli di ricevitori ad alte prestazioni in grado di monitorare e risolvere i dati dai principali sistemi globali di navigazione satellitare, e supporta più collegamenti di trasmissione dati. Grazie a queste straordinarie funzioni, può fungere da stazione radar per fornire un posizionamento a livello di centimetri per più droni contemporaneamente o estendere la gamma operativa dei droni in modalità di stazione relay. Inoltre, la nuova modalità Rover Station, combinata con l'app DJI Enterprise e DJI Terra, offre una soluzione completa per applicazioni di rilevamento aereo ad alta precisione, garantendo un funzionamento sicuro e accurato.
Stazione multifunzione D-RTK 3
Asta per rilievi autobloccante
*venduta separatamente
Treppiede con blocco doppio
*venduto separatamente
Più multiple, controllo versatile
Stazione base: supporta il funzionamento simultaneo di più modelli
D-RTK 3 supporta la nuova trasmissione delle immagini O4 ENT con quattro antenne direzionali esterne, consentendo la trasmissione delle immagini a 15 km in modalità di trasmissione stazione base, garantendo al contempo segnali stabili in tutte le direzioni. Gli operatori devono solo configurare una stazione multifunzione D-RTK 3 senza configurazione aggiuntiva, consentendo il collegamento di più droni alla stazione base e l'accesso al posizionamento a livello di centimetri.
Modalità di stazione relay: superare i limiti
È possibile portare D-RTK 3 in modalità di stazione relay e impostarla in una posizione elevata in aree caratterizzate da notevoli ostacoli al segnale, ad esempio ambienti urbani o valli. In questo modo si migliora la distanza di trasmissione delle immagini e si estende la gamma operativa della serie Matrice 4 fino a 25 chilometri.
D-RTK 3 supporta il rilevamento degli ostacoli con la serie Matrice 4, consentendo il calcolo in tempo reale degli ostacoli e della qualità del segnale tra la stazione relay, il radiocomando e il drone. Gli operatori possono regolare la posizione del drone in base ai messaggi del radiocomando per garantire una qualità di comunicazione ottimale.
Modalità Rover Station: flessibile ed efficiente
Oltre a fungere da stazione base, D-RTK 3 può essere utilizzata anche come Rover Station per raccogliere le coordinate dei punti di controllo, accrescendo la precisione dei rilevamenti aerei APR e migliorando la precisione dei rilevamenti.
Estrema facilità di posizionamento ad alta precisione
Prestazioni superiori, posizionamento più accurato
D-RTK 3 utilizza un'antenna a dielettrico di aria con un design a filtro, che consente di tenere traccia in modo efficace dei satelliti a bassa altitudine. L'accuratezza del centro di fase dell'antenna è mantenuta entro il livello di millimetro, garantendo una forte resistenza alle interferenze multipath e consentendo un posizionamento ad alta precisione anche in ambienti complessi. Con il modulo ricevitore incorporato, D-RTK 3 è in grado di ricevere dati satellitari da cinque principali sistemi satellitari su diciannove punti di frequenza. Rispetto alla rete RTK, D-RTK 3 offre risultati di posizionamento più accurati e stabili sotto effetti ionosferici.
Posizionamento ad alta precisione (PPP) indipendente
D-RTK 3 utilizza la soluzione PPP proprietaria di DJI, che consente la convergenza automatica basata su satellite. Offre un posizionamento libero a livello di decimetri anche in condizioni di rete difficili.
*Attualmente supporta solo BeiDou PPP-B2b.
Calibrazione ad alta precisione dalla rete
D-RTK 3 può ricevere dati RTCM e ottenere automaticamente le coordinate e le posizioni corrette attraverso la rete. In caso di utilizzo all'aperto, può ottenere un posizionamento preciso a livello di centimetri senza pre-misurare la posizione del punto di impostazione.
Soluzione di mappatura integrata DJI
Nuova app DJI Enterprise
Supporta l'impostazione dei punti di controllo a terra (GCP) e la compensazione dell'inclinazione
Installare la nuova app DJI Enterprise su un dispositivo Android per misurare le coordinate dei punti di controllo a terra senza strumenti di terze parti. Se utilizzata con i droni DJI che supportano RTK, la soluzione DJI può portare a termine in modo efficiente un intero flusso di lavoro di rilevamenti ad alta precisione. Il modello D-RTK 3 è dotato di un'unità di misura inerziale ad alta precisione incorporata, che consente di misurare il punto di controllo quando l’asta viene tenuta ad un angolo senza treppiede o garantendo che la stazione base sia verticale, migliorando significativamente l'efficienza operativa in ambienti di misurazione complessi.
Supporta la conversione delle coordinate di proiezione
La nuova app DJI Enterprise include un database di coordinate di proiezione mainstream, che consente l'output diretto delle coordinate planari.
Compatibile con DJI Terra per un'elaborazione efficiente dei dati
Importazione con un solo clic, risparmio di tempo e massima semplicità
I risultati delle misurazioni Rover possono essere esportati come file dei punti di controllo tramite l'app DJI Enterprise e importati in DJI Terra senza necessità di ulteriori regolazioni del formato. Grazie a potenti algoritmi è possibile generare facilmente risultati ad alta precisione.
Supporta PPK locale
D-RTK 3 supporta la registrazione di osservazioni satellitari non elaborate. Se importati in DJI Terra versione 4.4 o superiore insieme ai dati di Matrice 4E, i calcoli PPK locali possono essere eseguiti con un solo clic.
Modelli supportati
Stazione base:
Enterprise:
Serie DJI Matrice 4
DJI Matrice 3D/3TD*
Matrice 300/350 RTK*
Matrice serie 30*
DJI Mavic 3 Serie Enterprise*
Agricoltura:
T60*
T50/T25*
T40/T20P*
DJI FlyCart 30*
Creazione di filmati professionali:
DJI Inspire 3*
*Attualmente, è supportata solo la calibrazione della posizione D-RTK 3 manuale. Fare riferimento agli aggiornamenti ufficiali per miglioramenti futuri delle funzioni.
Modalità di stazione relay:
Supporta Matrice 4E/Matrice 4T
Modalità Rover Station:
Supporta Bluetooth 5.1, compatibile con Android 10 e versioni successive*
*Per ulteriori informazioni, consultare la pagina di download per l'elenco dei telefoni compatibili testati.
