DJI Zenmuse P1

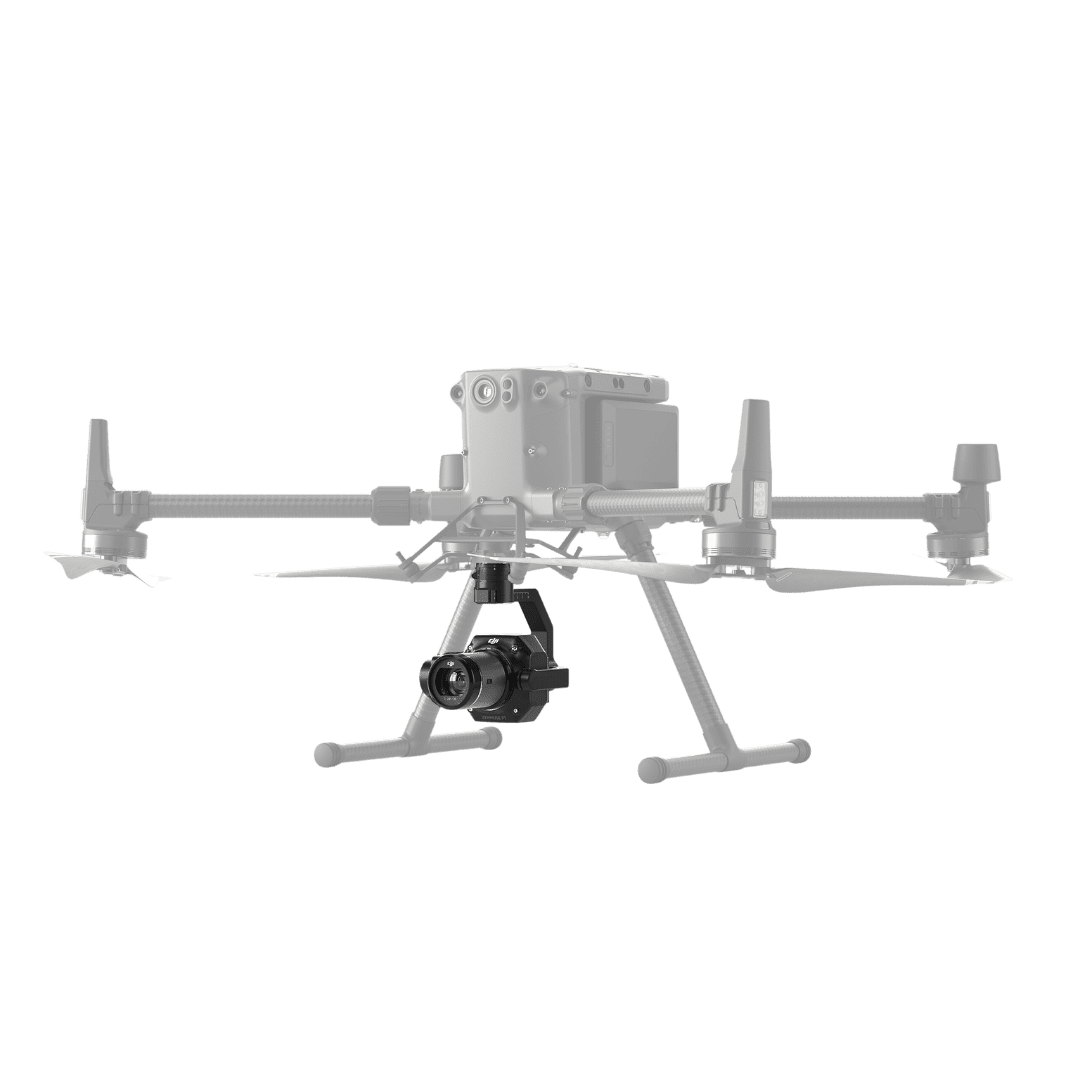

Il DJI Zenmuse P1 è un carico utile di rilevamento versatile e ad alte prestazioni, progettato per il drone commerciale di punta di DJI, l’M350 RTK.

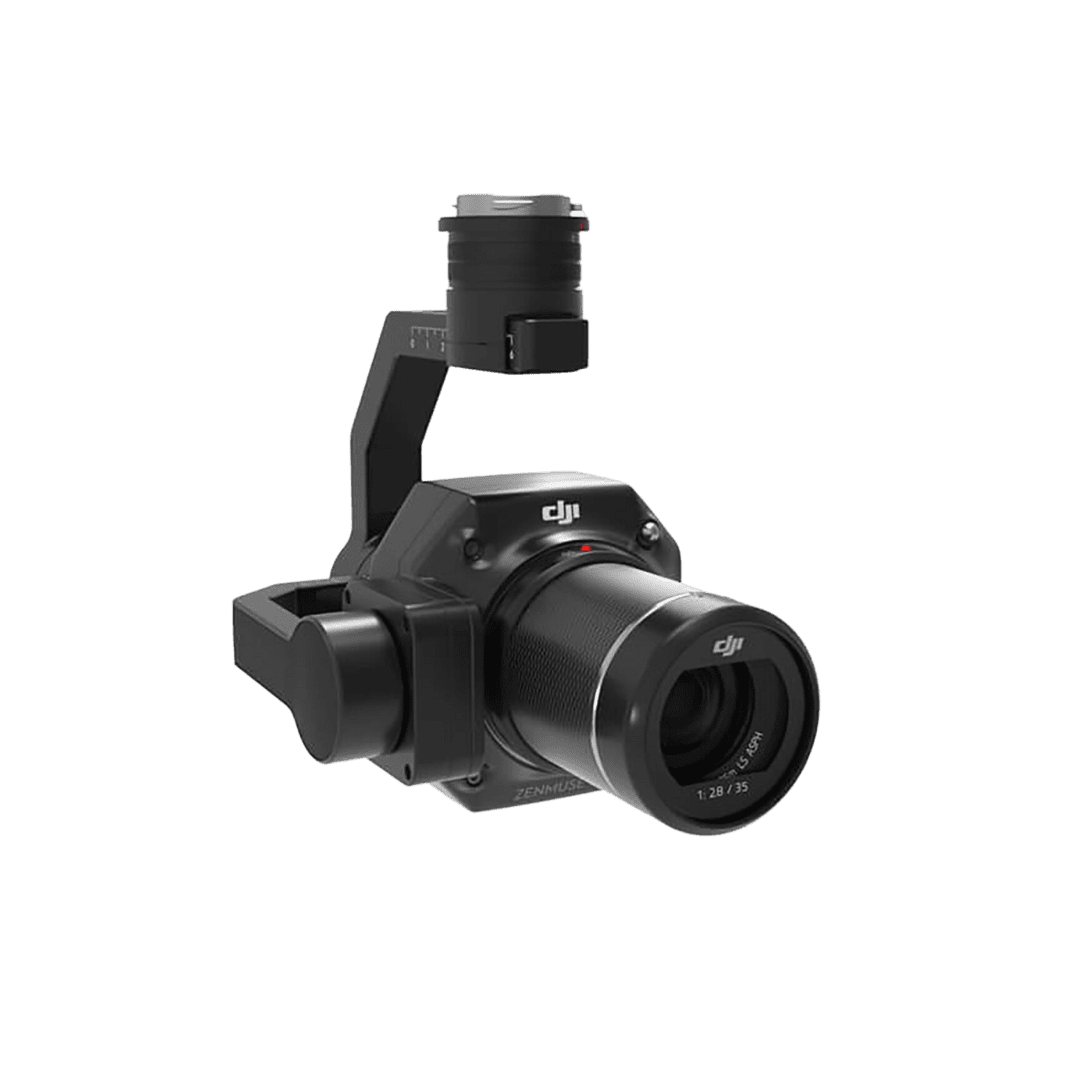

La fotocamera è integrata con un sensore CMOS a pieno formato da 45 MP con opzioni di obiettivo da 24 mm, 35 mm e 50 mm e un gimbal stabilizzato a 3 assi.

Se combinata con il drone M350 RTK e il pacchetto software di mappatura, DJI Terra, la fotocamera P1 fornisce una soluzione di fotogrammetria aerea efficiente e di alta precisione.

L’integrazione del P1 con l’M350 RTK aumenta notevolmente la produttività, essendo fino a 10 volte più efficiente del Phantom 4 RTK per missioni di mappatura ortomosaica e obliqua.

• CMOS full frame da 45 MP.
• Ottieni una precisione orizzontale di 3 cm e una precisione verticale di 5 cm senza punti di controllo a terra (GSD da 3 cm, con rapporto di sovrapposizione frontale del 75% e rapporto di sovrapposizione laterale del 55%).
• Alta efficienza: copertura di un’area di 3 km² durante un singolo volo (GSD di 3 cm, con rapporto di sovrapposizione frontale del 75% e rapporto di sovrapposizione laterale del 55%).
• Gimbal stabilizzato a 3 assi con Smart Oblique Capture.
• Otturatore globale meccanico (ottenuto con otturatore meccanico): velocità dell’otturatore di 1/2000s.
• TimeSync 2.0: sincronizza controller di volo, RTK, gimbal e fotocamera in pochi millisecondi.

La fotocamera P1 dispone di una gamma di modalità operative per consentire ai professionisti del rilevamento di acquisire i migliori dati possibili.

Questi includono:

• Orto 2D: raccogli dati precisi in modo rapido e semplice, che soddisfa gli standard di accuratezza catastale 1: 500 e 1: 1000.
• 3D Obliquo: i dati dell’immagine obliqua multi-angolo acquisiti per la modellazione 3D sono forniti in modo efficiente e conciso, che può essere ampiamente utilizzato in molti settori come la pianificazione urbana, il rilevamento catastale, il comando di sicurezza, ecc., Aiutando il 3D reale e le città intelligenti costruzione.
• Ricostruzione dettagliata: immagini di dati ad alta risoluzione possono essere ottenute in modo efficiente, per aiutare a ripristinare la tessitura fine, la struttura e le caratteristiche del terreno e degli oggetti. Può essere ampiamente utilizzato nella ricostruzione di edifici di pregio, nella protezione di edifici antichi, nell’ingegneria di tutela dell’acqua e nelle indagini geologiche.
• Ricostruzione in tempo reale: Combina con DJI Terra per ottenere informazioni geografiche in tempo reale di una vasta area per assistere i siti di soccorso di emergenza.

Smart Oblique Capture consente al P1 di raggiungere un’efficienza comparabile nelle missioni di mappatura obliqua rispetto ai carichi utili obliqui a cinque lenti.

• Swing Pattern: quando il P1 esegue una missione obliqua in cinque direzioni, oscillerà in cinque direzioni a -60 gradi. Catturerà le immagini solo all’interno dell’area di lavoro, aumentando l’efficienza della post-elaborazione del 20% -50%.
• Elevata efficienza operativa obliqua: il P1 eseguirà il modello di ripresa oscillante multi-angolo per migliorare notevolmente l’efficienza operativa su una fotocamera a obiettivo singolo. L’area di lavoro con il P1 può raggiungere i 7,5 chilometri quadrati (GSD di 3 cm, rapporto di sovrapposizione anteriore del 75%, rapporto di sovrapposizione laterale del 65%) in un solo giorno.
• Maggiore efficienza: il P1 ha una maggiore efficienza nelle missioni oblique rispetto ad altri carichi utili a telecamera singola.

Un obiettivo da 35 mm è adatto per la maggior parte delle missioni di mappatura, ma se il drone deve funzionare a un’altitudine maggiore mantenendo la stessa risoluzione, è disponibile l’opzione obiettivo da 50 mm.

Per i voli a quote inferiori, è possibile utilizzare l’obiettivo da 24 mm.

La distanza comparativa del campione del suolo per le diverse opzioni di lenti sono:

• 24 mm: GSD = H / 55.
• 35 mm: GSD = H / 80.
• 50 mm: GSD = H / 120.

Grazie a TimeSync 2.0, il P1 è in grado di raggiungere precisioni davvero elevate di 3 cm in orizzontale e 5 cm in verticale (GSD di 3 cm, con rapporto di sovrapposizione frontale del 75% e rapporto di sovrapposizione laterale del 55%).

TimeSync 2.0 garantisce quanto segue:

• Acquisizione MEP con esposizione al millisecondo.
• Sincronizzazione di livello millisecondo con fotocamera, gimbal, controller di volo e modulo RTK.
• Compensazioni in tempo reale: compensazione dell’offset di posizione e orientamento dell’UAV; compensazione dell’offset dell’orientamento del gimbal; e compensazione dell’offset della posizione della telecamera.
