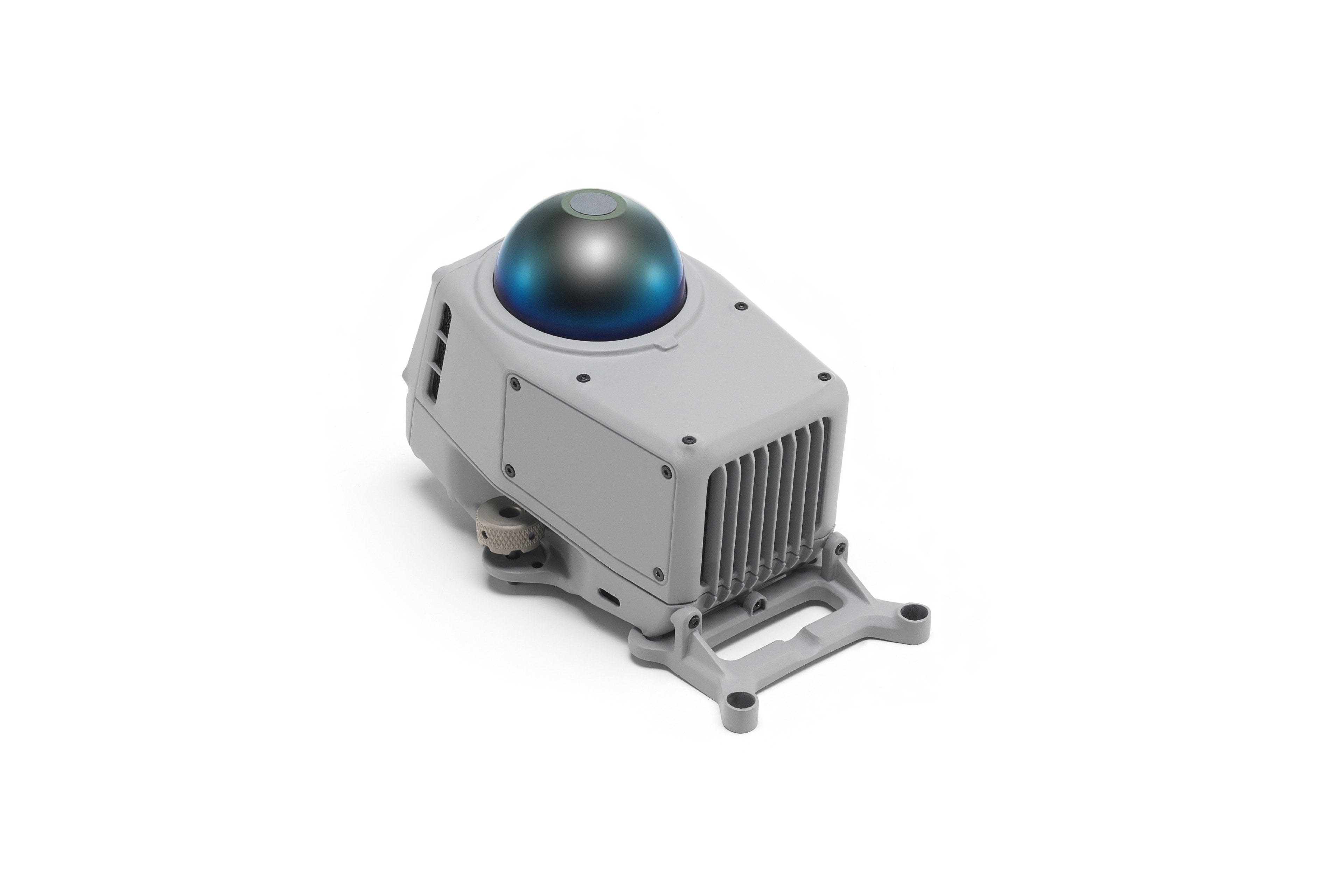

DJI M4 Obstacle Module

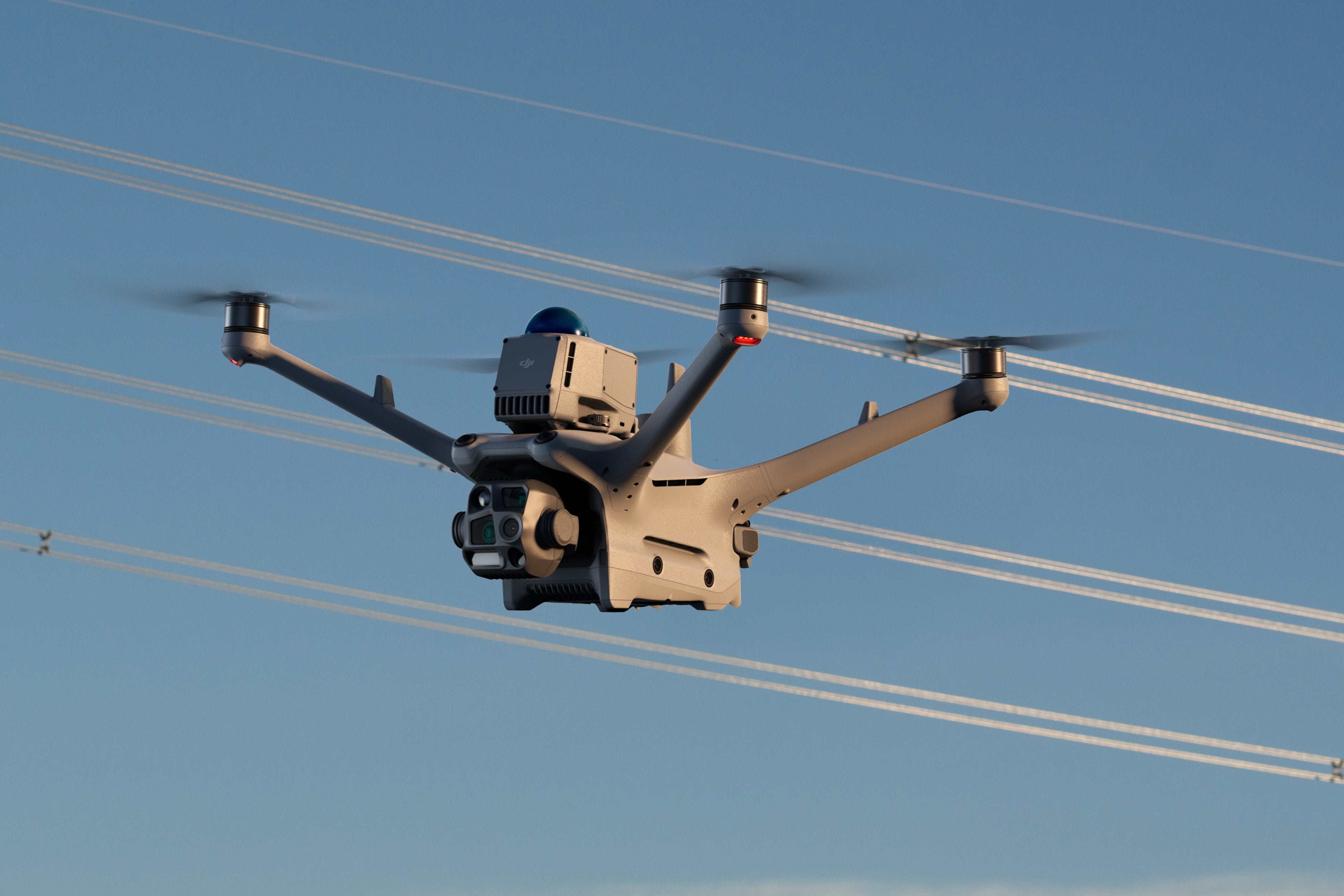

Il Modulo di rilevamento ostacoli combina le tecnologie LiDAR rotante e radar a onde millimetriche per un posizionamento migliorato in condizioni di scarsa illuminazione. La sicurezza operativa è garantita in ambienti variabili come la rete di distribuzione delle linee elettriche e gli intricati layout delle sottostazioni.

1. Assicurarsi che il velivolo sia spento prima dell’installazione o della rimozione.

2. Durante l’installazione, assicurarsi di serrare manualmente le viti posteriori con il cacciavite esagonale incluso nella confezione per bloccarle e garantire un’installazione sicura.

3. Una volta completata l’installazione, aggiornare il firmware di tutti i dispositivi all’ultima versione e attivarli seguendo le istruzioni dell’app.

4. Prima del volo, verificare che il modulo di rilevamento ostacoli funzioni correttamente. Si consiglia di volare in ambienti con buoni segnali GNSS e condizioni meteorologiche favorevoli. Le prestazioni del modulo di rilevamento ostacoli potrebbero essere limitate nelle seguenti situazioni. Pertanto, prestare attenzione alla sicurezza del volo:

a) Il velivolo non può evitare attivamente oggetti in rapido movimento (ad esempio, turbine eoliche in funzione, gru a torre in movimento, uccelli in volo, ecc.);

b) La capacità di aggirare ed eludere gli ostacoli può variare a seconda di fattori ambientali (nuvole, nebbia, pioggia, neve, polvere) e del materiale, della posizione e della forma dell’oggetto in questione;

c) L’ostacolo si trova all’interno dell’angolo cieco del modulo di rilevamento ostacoli. Per i dettagli sulla portata dell’angolo cieco, consultare il Manuale utente del modulo di rilevamento ostacoli;

d) In presenza di piccoli rami o cavi con un diametro inferiore a 12 mm lungo la traiettoria di volo, o quando il drone vola verticalmente vicino a cavi inclinati;

e) A causa di restrizioni normative nazionali, il radar potrebbe non essere attivato o potrebbe funzionare solo con funzioni limitate in alcuni paesi e regioni.

5. Il modulo di rilevamento ostacoli contiene componenti di precisione; urti esterni o cadute potrebbero danneggiarlo o ridurne la precisione. Maneggiarlo con cura per evitare cadute.

6. Quando non si utilizza il modulo di rilevamento ostacoli, installare la copertura protettiva per evitare l’usura della superficie.

• Modulo per il rilevamento degli ostacoli ×1
• Chiave a brugola H2,5 × 1
• Chiave a brugola H1,5 × 1
• Staffa per adattatore (serie Matrice 4) × 1
• Adesivi riflettenti (per DJI Dock) × 1

Modello: LR-01

Peso: 235 g

Dimensioni: 103.3 × 64 × 85.8 mm (la. × an. × al.)

Temperatura di funzionamento: da −20 a 50 °C (da −4 a 122 °F)

Sistema di rilevamento: combinazione di LiDAR rotante e radar a onde millimetriche in cinque direzioni

Grado di protezione: IP55 (con la serie Matrice 4D)

Serie DJI Matrice 4D

Serie DJI Matrice 4*

* Il drone deve essere aggiornato all’ultimo firmware.
