La tecnologia dei droni e la fotogrammetria 3D hanno rivoluzionato l'industria del rilievo e della cartografia, consentendo di acquisire dati accurati e dettagliati in modo rapido ed efficiente.
In questo articolo, esploreremo il caso specifico del rilievo 3D della Biblioteca di Fontanella, situata nella provincia di Bergamo, l'utilizzo del software di fotogrammetria Reality Capture e l'importanza dell'esportazione dei dati 2D con AutoCAD.
Caso Studio: Biblioteca di Fontanella (BG)
La Biblioteca di Fontanella è una struttura storica di grande valore culturale situata nella suggestiva provincia di Bergamo, in Italia.
La sua architettura unica e la sua importanza storica richiedono un'accurata documentazione e conservazione.
Il rilievo 3D con drone e la fotogrammetria si sono rivelati strumenti preziosi per preservare e documentare il patrimonio culturale, come la Biblioteca oggetto di rilievo.
Fotogrammi da drone
Per realizzare il rilievo 3D, è stato impiegato un drone equipaggiato con una fotocamera ad alta risoluzione: il DJI Mavic 3 Enterprise RTK.
Il drone ha sorvolato l'intera area della biblioteca scattando una serie di fotografie aeree che coprivano l'intero edificio da diverse angolazioni.
Queste immagini sono state poi elaborate utilizzando il software di fotogrammetria Reality Capture.
Nuvola di punti densa
La fotogrammetria è una tecnica che permette di ricostruire modelli 3D a partire da una serie di fotografie scattate da diverse prospettive.
Reality Capture utilizza algoritmi avanzati per elaborare le immagini, riconoscere punti di riferimento e creare un modello tridimensionale altamente dettagliato.

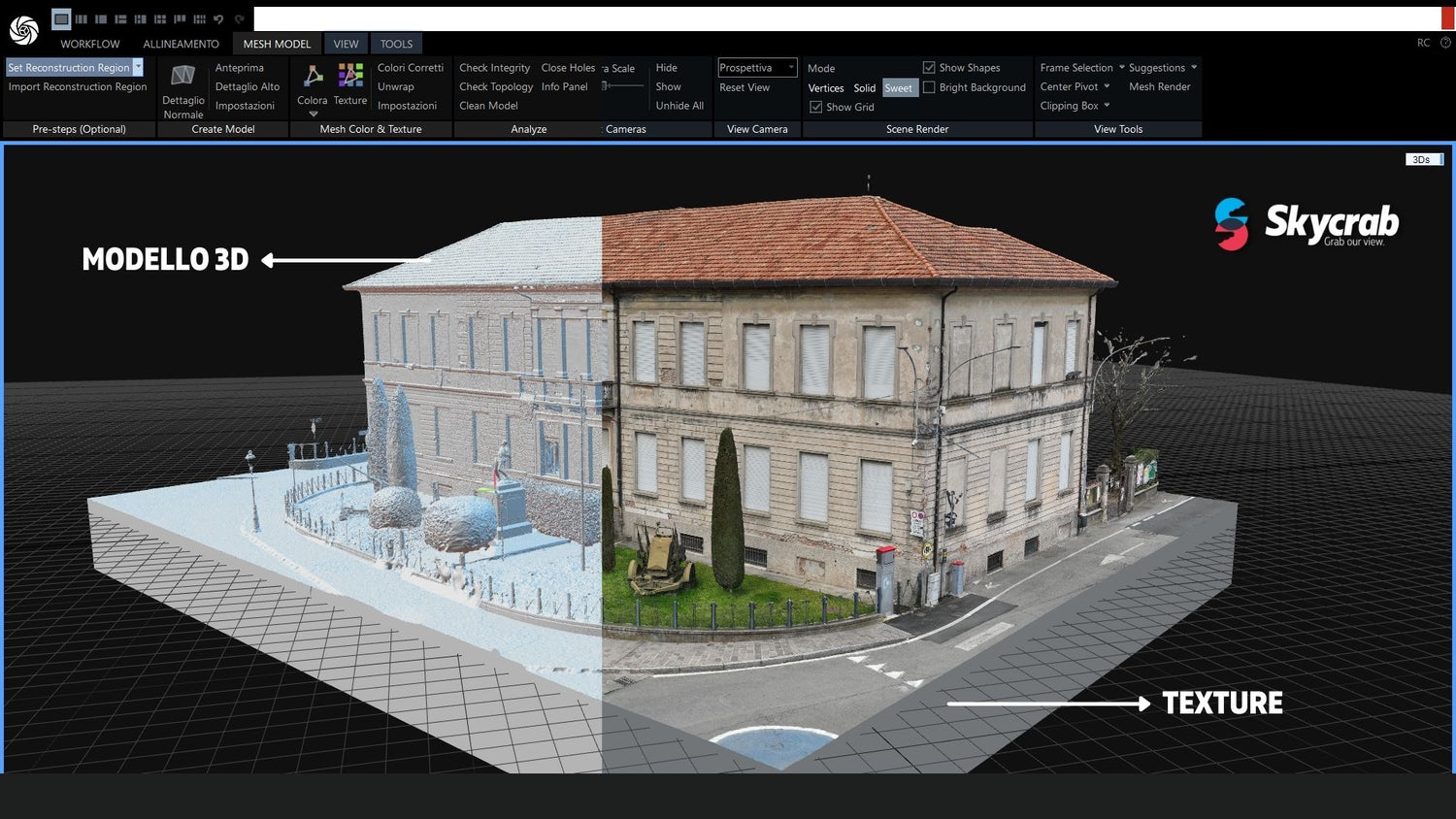

Modello 3D + Texture
Una volta ottenuto il modello 3D della biblioteca, è essenziale poter estrarre dati 2D accurati per scopi di documentazione, analisi e progettazione.
AutoCAD, uno dei software più diffusi nel campo della progettazione assistita dal computer, offre gli strumenti necessari per lavorare sui dati generati dalla fotogrammetria.
Dettagli
L'esportazione dei dati 2D con AutoCAD consente di creare piante, sezioni e alzati a partire dal modello 3D acquisito.
Questi dati bidimensionali possono essere utilizzati per analizzare la struttura dell'edificio, effettuare misurazioni precise, pianificare interventi di restauro o modifiche architettoniche e creare documenti tecnici dettagliati.
Prospetto Est
Inoltre, l'esportazione dei dati 2D con AutoCAD facilita la collaborazione con professionisti provenienti da diversi settori, come architetti, ingegneri e storici dell'arte. Grazie alla versatilità e all'ampia diffusione di AutoCAD, i dati estratti possono essere facilmente condivisi e lavorati da esperti con competenze specifiche, garantendo una migliore comprensione e valorizzazione.
Prospetto Nord
Il rilievo 3D con drone e la fotogrammetria con Reality Capture sono diventati strumenti indispensabili per la documentazione e la conservazione del patrimonio culturale.
Nello specifico caso della Biblioteca di Fontanella, l'impiego di questa tecnologia ha consentito di ottenere un modello 3D altamente dettagliato dell'edificio.
L'esportazione dei dati 2D con AutoCAD ha fornito una base solida per analisi, progettazione e collaborazione multidisciplinare.
Copertura + Piano tipo
Grazie a queste tecnologie, la Biblioteca di Fontanella può essere preservata e valorizzata in modo accurato, consentendo alle future generazioni di apprezzare il suo valore storico e culturale.
Federico
Team Skycrab
