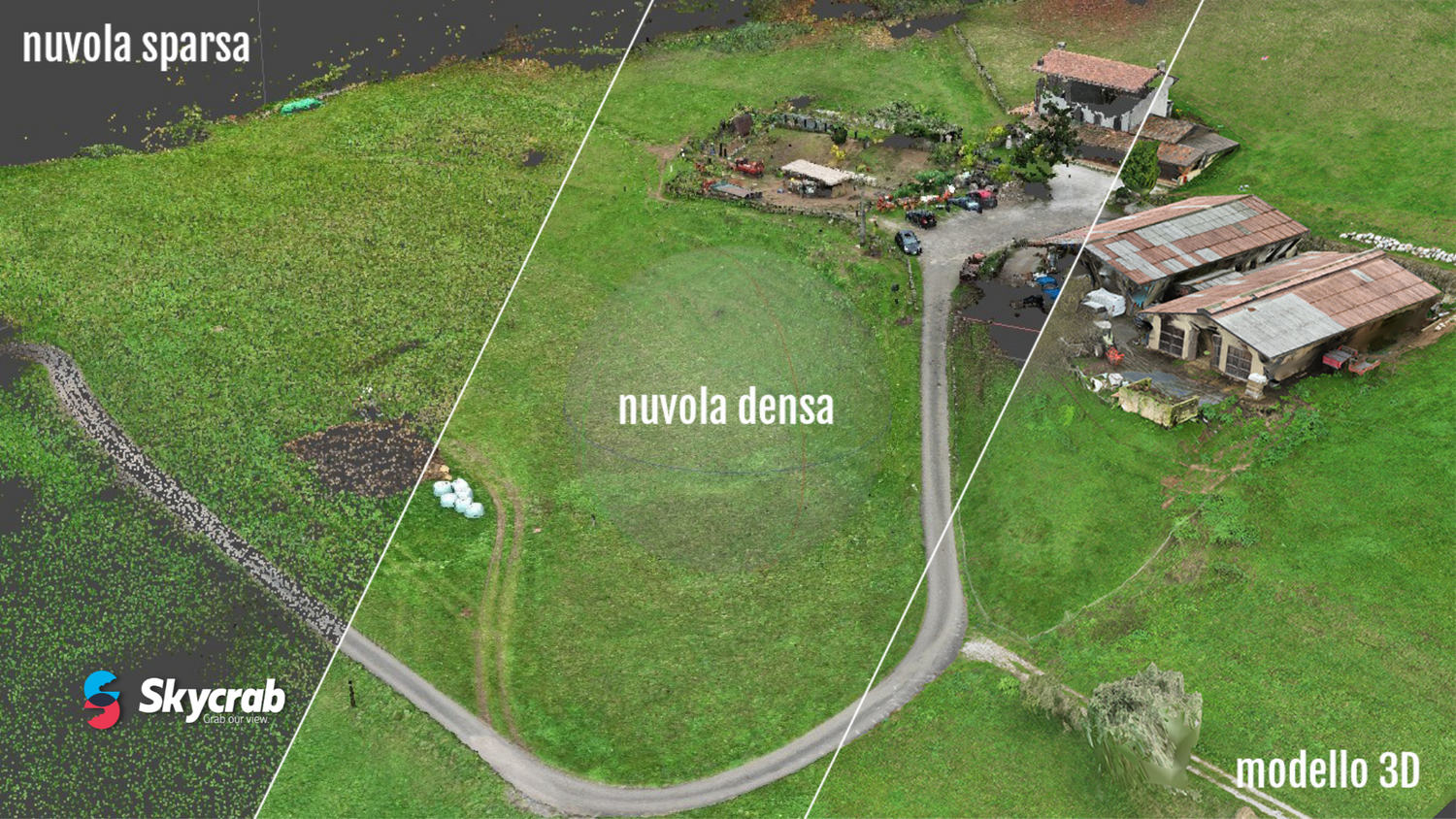

Dalla fotogrammetria al modello 3D: analisi di un rilievo montano con Agisoft Metashape

Dalla fotogrammetria al modello 3D: analisi di un rilievo montano con Agisoft Metashape

Come si esegue un rilievo accurato in un contesto montano con forti dislivelli?

In questo caso studio analizziamo il processo completo di acquisizione dati con drone su un pascolo montano, evidenziando le criticità e le soluzioni adottate.

Approfondiremo l'elaborazione dei dati con Agisoft Metashape 2.2, illustrando il workflow ideale per ottenere un modello 3D dettagliato e preciso.

Un’analisi pratica per chi opera nel settore della fotogrammetria e desidera migliorare la qualità dei propri rilievi in ambienti complessi.

Strumenti utilizzati per il rilievo 🛠️

Per realizzare il rilievo dell’area è stato utilizzato un drone con fotocamera ad alta risoluzione: il DJI Mavic 3 Enterprise RTK.

Prodotto da DJI, questo drone professionale possiede una fotocamera da 20 megapixel con un sensore da 4/3 di pollice e otturatore meccanico. Il modulo RTK installato inoltre consente una migliore precisione in termini di coordinate spaziali del drone stesso al momento dell’acquisizione delle immagini fotografiche.

DJI Mavic 3 Enterprise

Per ottimizzare il processo di georeferenziazione dell’area all’interno di un sistema di riferimento noto, nel caso specifico il WGS 84 / UTM zone 32N, è stato utilizzato un ricevitore GNSS ad alta precisione prodotto da Emlid e con il quale sono state acquisite delle coordinate spaziali in diversi punti sparsi su tutta l’area di rilievo.

Il grande vantaggio che la palina Emlid Reach RS3 ha da offrire è la possibilità di essere anche utilizzata come antenna locale per il drone, connesso tramite il modulo RTK durante il volo. Questo incrementa nettamente la precisione del drone nell’acquisizione delle coordinate spaziali, portando le misurazioni a pochi centimetri di incertezza.

Palina GPS Emlid rs3

Pianificazione di volo e acquisizione delle immagini 📝

Innanzitutto, è stato fondamentale conoscere preventivamente l’area da rilevare e tutti i possibili ostacoli presenti. Particolare attenzione è stata posta sui margini dell’area con forte presenza di abeti di oltre 30 metri e cavi dell’alta tensione sospesi nella parte ovest dell’area di rilievo.

Una volta comprese le difficoltà all’interno dell’area, è stato eseguita la pianificazione di volo automatico mediante l’app DJI Pilot 2, con particolare focus sulla quota altimetrica di volo (vista la presenza di ostacoli) e alla percentuale di sovrapposizione tra gli scatti fotografici per una corretta elaborazione attraverso il software Agisoft Metashape.

Elaborazione software: Agisoft Metashape 2.2 🌍

Agisoft Metashape è un software di fotogrammetria avanzato che permette di elaborare immagini aeree per creare nuvole di punti e modelli 3D dettagliati e accurati.

In questo caso specifico sono stati esportati oltre agli elaborati sopracitati, anche ortomosaico, DEM (Digital Elevation Model) e tutti i dati relativi alle curve di livello e sezioni altimetriche ambientali.

Esportazione dei dati ottenuti 💻

Ortomosaico

Carta geografica dell’area di rilievo ottenuta attraverso la composizione dei fotogrammi acquisiti, geometricamente corretti e georeferenziata in un sistema di riferimento.

DEM – Digital Elevation Model

Questa mappa bidimensionale mostra l'altitudine del terreno, fornendo una visione chiara delle variazioni di altezza all'interno dell'area rilevata. È essenziale per l'analisi topografica e per la pianificazione di progetti di costruzione.

Curve di livello e sezioni ambientali

Linee poligonali georeferenziate in grado di dare informazioni sull’andamento altimetrico dell’area rilevata. Possono essere esportate in diversi formati ed importate in software GIS e CAD.

In conclusione, è possibile ottenere un gran numero di dati bidimensionali e tridimensionali di un’area rurale anche con presenza di forti pendenze, attraverso un solo rilievo fotogrammetrico eseguito con drone.
